1． 作用
在液壓控制系統配套使用下，當井內有鉆具時，能封閉不同尺寸的環形空間；當井內無鉆具時，能全封閉井口。在此進行取心，測井作業時發生井噴，能封閉方鉆桿，取心工具，電纜，鋼絲繩等與井筒形成的環形空間。在減壓調壓閥和緩沖儲能器配合下，能通過學習18度無細扣對焊鉆桿，進行強行起下鉆作業。

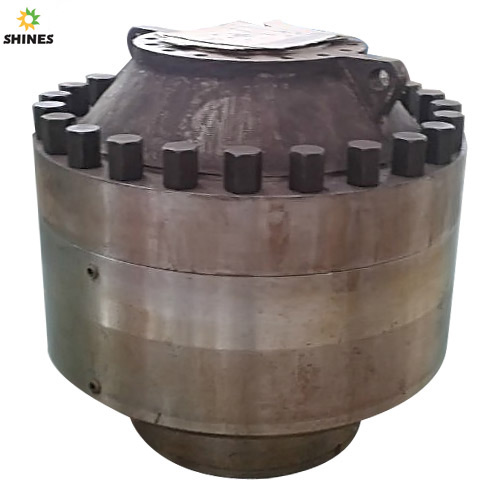

2． 環形防噴器工作原則環形防噴器由液壓控制系統操縱。關閉時，高壓油從殼體中部油口進入活塞下部關閉腔，推動活塞上行，活塞錐面擠壓膠芯。由于頂蓋的限制，膠芯不能上行只能被擠向井口中心，直至抱緊鉆具或全封閉井口，實現其封井的目的。當需要開井時，操縱液壓控制系統換向閥，使高壓油從殼體上油口進入活塞上部的開啟腔，推動活塞下行，關閉腔泄壓，作用在膠芯錐面上的擠壓力消除，膠芯在本身彈性力作用下逐漸復位，打開井口。

3． 使用要求
（1） 在井內有鉆具時發生井噴，可先用環防噴器控制井口，但盡量不作長時間封閉，一則膠芯易損壞，二則無鎖緊裝置。非特殊情況下，不用它封閉空井。
（2） 用環形防噴器進行不壓井起下鉆作業，必順使用帶18度斜坡的鉆具。過接頭時起下鉆速度要慢，所有鉆具上的橡膠護箍應全部卸掉。
（3） 環形防噴器處于關閉狀態時，關井壓力在5Mpa以下可上下活動鉆具。但禁止旋轉鉆具。
（4） 嚴禁用打開環形防噴器的方法來泄去井內壓力，以防刺環膠芯。
（5） 每次開井后必順檢查是否全開，以防掛壞膠芯。
（6） 固井、堵漏等作業后，要將內腔沖洗干凈、保持開關靈活。
（7） 安裝或拆卸環形防噴器時，一定要特別注意密封墊環及鋼圈槽，不允許撞壞或劃傷。（8） 進出境入目的層后，每起下鉆****，應帶鉆具試關井****，檢查膠芯封井效果。不合要求，應立即更換。
（9） 按有關標準，應定期對井口環形防噴器進行試壓。

產品零件明細表

序號	名稱	數量	材料	備注
1	頂蓋	1	ZG30CrMo
2	球形膠芯	1	丁腈橡膠
3	支持圈	1	ZG30CrMo
4	活塞	1	ZG30CrMo
5	殼體	1	ZG30CrMo

環形防噴器規格及技術參數表

型號	通稱 公徑(mm)	工作 壓力 (Mpa)	可封鉆具(in)	控制 壓力(Mpa)	上部法 蘭連接	下部法 蘭連接	封井時間(S)	適用溫度(℃)	工作 介質	外型尺寸(長×寬×高)	重量 （kg）
FH54-14	Φ540	14	0～21 1/4"	10.5	API 6B 54－14 R73栽絲	API 6B 54－14 R73法蘭	30	--29～+121	可含硫化氫的石油、天然氣、鉆井液、清水	φ1372×1480	4800
FH53-21	Φ530	21	0～20 3/4"	10.5	6BX 53－21  R74栽絲	6BX 53－21  R74栽絲	30	--29～+121	可含硫化氫的石油、天然氣、鉆井液、清水	φ1400×1400	4800
FH23-21	Φ230	21	0～9"	10.5	API 6B 9〞-21 R49栽絲	API 6B 9〞-21 R49法蘭	30	--29～+121	可含硫化氫的石油、天然氣、鉆井液、清水	φ1052×1000	3200
FH35-70/105	Φ346	70	0～13 5/8"	10.5	6BX 35－70 BX15栽絲	6B 35－105 BX159法蘭	30	--29～+121	可含硫化氫的石油、天然氣、鉆井液、清水	Φ1350×1235	7200
FH35-35/70	Φ346	35	0～13 5/8"	10.5	API 6BX 35－35 BX16栽絲	API 6BX 35－70 BX15法蘭	30	--29～+121	可含硫化氫的石油、天然氣、鉆井液、清水	Φ1270×1300	6100
FH35-35	Φ346	35	0～13 5/8"	10.5	API 6BX 35－35 BX160栽絲	API 6BX 35－35 BX160法蘭	30	--29～+121	可含硫化氫的石油、天然氣、鉆井液、清水	Φ1270×1160	5890
FH35-21	Φ346.1	21	0～13 5/8"	10.5	API 35（13 5/8〞）-21 R57栽絲	API 35（13 5/8〞）-21 R57法蘭	30	--29～+121	可含硫化氫的石油、天然氣、鉆井液、清水	φ1178×876	4320
FH28-70/105	Φ280	70	0～11"	10.5	API 6BX 28（11〞）-70 BX158栽絲	API 6BX 28（11〞）-105 BX15法蘭	30	--29～+121	可含硫化氫的石油、天然氣、鉆井液、清水	Φ1350×1235	4200
FH28-35/70	Φ280	35	0～11"	10.5	API 6B 11〞-35 R54栽絲	API 6B 11〞-70 BX15法蘭	30	--29～+121	可含硫化氫的石油、天然氣、鉆井液、清水	Φ1138×1105	4100
FH28-35	Φ280	35	0～11"	10.5	API 6B 11 〞-35 R54栽絲	API 6B 11 〞-35 B54法蘭	30	--29～+121	可含硫化氫的石油、天然氣、鉆井液、清水	Φ1138×1090	3900
FH28-21	Φ280	35	0～11"	10.5	API 6B 11 〞-35 R53栽絲	API 6B 11 〞-35 R53法蘭	30	--29～+121	可含硫化氫的石油、天然氣、鉆井液、清水	Φ1138×1090	3200
FH18-35/105	Φ180	35	0～7 1/16"	10.5	API 6B 7 1/16〞-35 R46栽絲	API 6BX 7 1/16〞-105 BX156法蘭	30	--29～+121	可含硫化氫的石油、天然氣、鉆井液、清水	Φ750×810	1620
FH18-35/70	Φ185	70	0～7 1/16"	10.5	API 6B 7 1/16〞-35 R46栽絲	API 6BX 7 1/16〞-70 BX156法蘭	30	--29～+121	可含硫化氫的石油、天然氣、鉆井液、清水	Φ750×804	1600
FH18-35	Φ180	35	0～7 1/16"	10.5	API 6B 7 1/16〞-35 R46栽絲	API 6B 7 1/16〞-35 R46法蘭	30	--29～+121	可含硫化氫的石油、天然氣、鉆井液、清水	Φ750×784	1500
