套管頭時連接套管和各種井口裝置的一種部件。用以支持技術套管和油層套管的重力，密封各層管間的環形空間，為安裝防噴器。油管頭和采樹油等上部井口裝置提供過度連接，并且通過套管頭本體上的兩個側口，可以進行補擠水泥，監控井沉和注平衡液等作業。
我公司生產的套管頭時標準型結構，在其殼體內配套安裝我公司的套管懸掛器，并可根據套管程序和井口條件的變化選擇不同尺寸規格的套管懸掛器。這種本體的上部均為API 6B法蘭或API 6BX法蘭。
套管頭的任選項有
套管頭下部連接可以是API標準圓螺紋套管母扣連接或API標準偏梯形套管螺紋母扣連接，亦可以使插焊式套管連接，也可以是卡瓦式連接。
可以提供組焊式支承底盤。
側出口有管線螺紋式和栽絲式兩種。

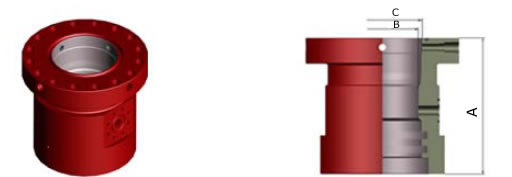

套管頭本體
產品零件明細表
|
序號 |
名 稱 |
數量 |
材 料 |
備 注 |
|
1 |
頂 絲 |
12 |
35CrMo |
|
|
2 |
頂絲壓帽 |
12 |
40Cr |
|
|
3 |
填料墊片 |
24 |
2Cr13 |
|
|
4 |
填 料 |
60 |
PTFE |
|
|
5 |
卡瓦懸掛器總成 |
1 |
|
|
|
6 |
套管頭本體 |
1 |
35CrMo |
|

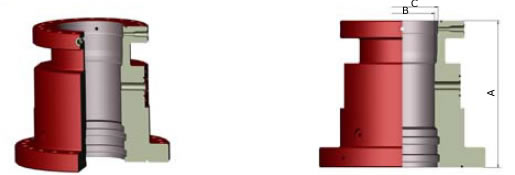

套管四通本體
產品零件明細表
|
序號 |
名稱 |
數量 |
材料 |
備 注 |
|
1 |
卡瓦懸掛總成 |
1 |
|
|
|
2 |
頂絲總成 |
12 |
|
|
|
3 |
BT密封圈 |
1 |
NBR |
|
|
4 |
套管頭四通 |
1 |
35CrMo |
|
|
5 |
注脂閥 |
4 |
|
|
卡瓦懸掛器
產品零件明細表
|
序號 |
名 稱 |
數量 |
材料 |
備注 |
|
1 |
內六角螺釘 |
16 |
|
標配件M16 |
|
2 |
上止動圈 |
1 |
42CrMo |
|
|
3 |
密封圈 |
1 |
NBR |
|
|
4 |
下止動圈 |
1 |
42CrMo |
|
|
5 |
定位圈 |
1 |
42CrMo |
|
|
6 |
卡瓦體 |
1 |
42CrMo |
|
|
中文版
英文版
俄文版
9 5/8"-3000psi套管頭
