升桿式平板閘閥, 其****溫度級別是API 6A.規定的 L, P, R, S, T, 和 U 。閘閥可以在 350℉或650℉的高溫下使用，我公司制造的閘閥****的工作壓力是.3000psi, 5000psi 和 10000psi , 公稱通徑是3/16" ～4-1/16",材質級別是AA ～ FF, 產品規范級別為(PSL) 1 ～ 3 ；產品性能要求為 (PR) 1.
我公司生產的非升桿式平板閘閥與升桿式平板閘閥具有相同的特點 . 因為它是按照升桿式設計的 ,關閉和打開受到****的控制。
規范:
● 制造和實驗符合 API Spec 6A標準
●簡單的結構和可再生的閘門和閥座組件
●單片和雙片活動閘門有較長的使用壽命.
●具有大負載能力的推力軸承和橡膠塑料組合的閥桿頭填料能******小的啟動力矩 .
●軸承端蓋處有一個潤滑脂杯便于現場加入潤滑劑.
●螺紋填料壓蓋允許軸承和閥桿的移動在管線壓力下填料.
●栓柱連接的閥蓋和 現代閥蓋密封圈提供簡單的結構和****的密封.
●閥座和閘門密封的表面具有較強的耐腐蝕性 .
●波形彈簧安裝在閥體和閥座之間以及閘門和閥座之間 .閘門和閥座之間，在低壓下金屬間的密封仍然維持著正差.
●浮動閘門的設計要求是當手輪不能再轉動時要把它轉回1/4 轉
注:
在承壓時, 閥門是禁止半關閉的, 因為這樣會嚴重的損壞閘閥，很大成度的減少閥門的使用壽命.
|
條目 |
說明 |
數量 |
材質 |
備注 |
|
1 |
閥體 |
1 |
4130 |
|
|
2 |
閥座 |
2 |
4130+鉿 |
|
|
3 |
閥座密封圈 |
4 |
丁腈橡膠 |
|
|
4 |
波形彈簧 |
2 |
410 |
|
|
5 |
閘門 |
1 |
4130+鉿 |
|
|
6 |
閥桿 |
1 |
410 |
|
|
7 |
閥蓋密封圈 |
1 |
鋼 |
|
|
8 |
閥蓋 |
1 |
4130 |
|
|
9 |
螺絲潤滑 |
1 |
組件 |
|
|
10 |
閥桿密封組件 |
1 |
組件. |
|
|
11 |
閥蓋螺栓 |
8 |
4140 |
|
|
12 |
閥蓋螺母 |
8 |
5140 |
|
|
13 |
填料壓蓋 |
1 |
鋼 |
|
|
14 |
軸承 |
2 |
組件 |
|
|
15 |
閥桿螺絲 |
1 |
鋼 |
|
|
16 |
螺絲外殼 |
1 |
鋼 |
|
|
17 |
鎖定螺絲 |
1 |
鋼 |
|
|
18 |
加油嘴 |
1 |
組件 |
|
|
19 |
標準密封 |
1 |
丁腈橡膠 |
|
|
20 |
輪轂組件 |
1 |
鋼 |
|
|
21 |
閥桿端帽 |
1 |
鋼 |
|
|
中文版
英文版
俄文版

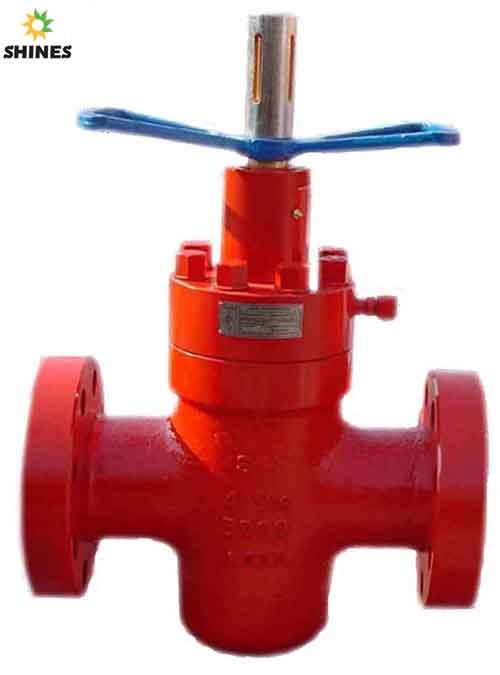

PFF65-35手動平板閥（明桿）
